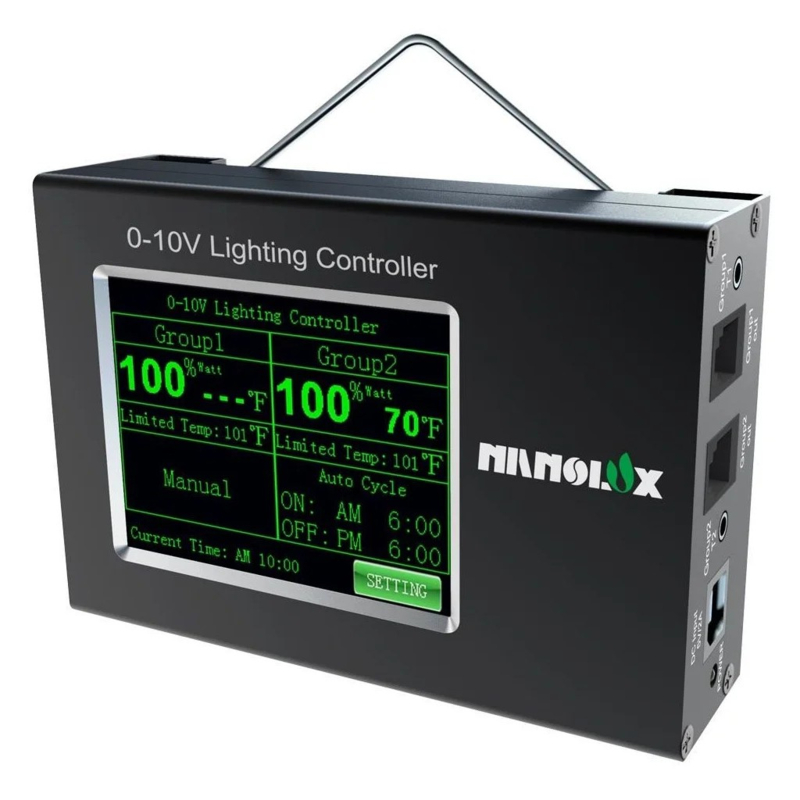

Nanolux 0-10V Lighting Controller - CONT-(0-10V)
Artikelnummer: CONT-(0-10V)
Nanolux 0-10V Lighting Controller - CONT-(0-10V)
De Nanolux 0-10V Lighting Controller regelt dimbare voorschakelapparaten en LED-drivers met een 0-10V stuuringang centraal. De controller regelt niet alleen het uitgangsvermogen, maar schakelt de aangesloten verlichting ook automatisch in en uit. Twee afzonderlijk programmeerbare lichtgroepen maken het mogelijk twee delen van een installatie onafhankelijk van elkaar aan te sturen.
Per groep sluit je maximaal 60 voorschakelapparaten aan, dus 120 per controller. Naast tijd- en vermogensregeling heeft iedere groep een eigen temperatuursensor, een instelbare temperatuurbeveiliging en een functie voor geleidelijke zonsopgang en zonsondergang. Het LCD-touchscreen schakelt na 45 seconden vanzelf uit, zodat het display tijdens de donkerperiode geen licht blijft geven.
In het kort
- Twee lichtgroepen, elk apart in te stellen
- Maximaal 60 voorschakelapparaten per groep, 120 per controller
- Vermogen per groep op 0% of van 50% tot 115%
- 24-uurs tijdklok met aparte aan- en uittijd per groep
- Zonsopgang en zonsondergang van 10 tot 60 minuten
- Temperatuurbeveiliging per groep van 21 tot 49 °C
- Twee temperatuursensoren van 5 meter meegeleverd
- LCD-touchscreen dat na 45 seconden uitgaat
- Tot 180 meter stuurkabel per groep
Hoe de controller werkt
De controller stuurt de aangesloten voorschakelapparaten of LED-drivers aan via een 0-10V stuurspanning. Iedere lichtgroep heeft een eigen RJ11-aansluiting (4P4C) en wordt afzonderlijk ingesteld. Per groep mag de totale lengte van de stuurkabel 180 meter bedragen.
Het uitgangsvermogen is per groep instelbaar op 0% of tussen 50% en 115%. Zo pas je het vermogen van alle aangesloten apparatuur centraal aan, zonder ieder voorschakelapparaat of iedere driver apart te bedienen. Via dezelfde aansturing regelt de controller ook het in- en uitschakelen.
Voor iedere groep is een eigen 24-uurs tijdklok beschikbaar: groep 1 en groep 2 krijgen onafhankelijk van elkaar een inschakeltijd en een uitschakeltijd. Ook de simulatie van zonsopgang en zonsondergang staat per groep apart aan of uit, met een overgangsduur van 10 tot 60 minuten.
Temperatuurbeveiliging
Iedere lichtgroep heeft een eigen aansluiting voor een temperatuursensor op een 2,5 mm jack. Er worden twee sensoren met een kabel van 5 meter meegeleverd, zodat beide groepen afzonderlijk bewaakt kunnen worden.
De beveiliging is per groep instelbaar tussen 21 en 49 °C. Wordt die grens overschreden, dan kan de controller het vermogen van die groep terugnemen of de groep uitschakelen, en verschijnt er een alarmscherm. De andere groep heeft een eigen sensor en eigen instelling en reageert dus niet automatisch mee.
Houd er rekening mee dat het scherm de temperatuur in graden Fahrenheit weergeeft. Dat is van belang bij het instellen van de grenswaarde en bij het aflezen van de actuele temperatuur.
Waarvoor je hem gebruikt
De controller is bedoeld voor installaties waarin meerdere dimbare voorschakelapparaten of LED-drivers met een 0-10V ingang centraal geregeld moeten worden. Doordat de twee groepen los van elkaar werken, kun je twee lichtzones verschillende tijden, vermogens of temperatuurgrenzen geven.
De capaciteit loopt tot 60 aangesloten voorschakelapparaten per groep en 120 per controller; per groep is maximaal 180 meter stuurkabel toegestaan. Controleer vóór installatie wel of de gebruikte voorschakelapparaten of drivers daadwerkelijk een 0-10V regelingang hebben, want alleen daarmee werkt de aansturing.
Installatie en aansluiting
De controller hangt aan de meegeleverde beugel of wordt met de twee schroeven en pluggen aan de wand bevestigd. Met 107 x 73,6 x 30,5 mm is de bedieningseenheid compact genoeg om dicht bij de installatie te plaatsen.
Elke lichtgroep wordt aangesloten op een eigen RJ11-aansluiting (4P4C). Voor de temperatuurmeting sluit je per groep een van de sensoren van 5 meter aan op de 2,5 mm jack. De voeding loopt via de 5 V DC-adapter van minimaal 120 mA; de maximale stuurspanning is 11,5 V. De controller werkt bij een omgevingstemperatuur van 21 tot 49 °C en een luchtvochtigheid onder 90%.
Meegeleverd
- Lighting Controller met LCD-touchscreen
- Twee temperatuursensoren met kabel van 5 meter
- Datakabel
- Twee telefoonkabels van 3 meter
- 5 V DC-adapter
- Twee schroeven en twee pluggen voor wandmontage
Specificaties
| Artikelnaam | Nanolux 0-10V Lighting Controller - CONT-(0-10V) |
| Merk | Nanolux |
| Model | CONT-(0-10V) |
| Aansturing | 0-10V regelbare gelijkspanning |
| Lichtgroepen | 2, afzonderlijk in te stellen |
| Max. per groep | 60 voorschakelapparaten |
| Max. per controller | 120 voorschakelapparaten |
| Max. stuurkabel per groep | 180 meter |
| Aansluiting lampen | RJ11 (4P4C) per groep |
| Temperatuursensor | 2,5 mm jack per groep, twee sensoren van 5 meter meegeleverd |
| Vermogensregeling | 0% en 50% tot 115% per groep |
| Tijdklok | 24-uurscyclus, aparte aan- en uittijd per groep |
| Zonsopgang en zonsondergang | 10 tot 60 minuten, per groep in te schakelen |
| Temperatuurbeveiliging | 21 tot 49 °C per groep, met alarmscherm |
| Display | LCD-touchscreen, gaat na 45 seconden uit; weergave in °F |
| Voeding | 5 V DC-adapter, minimaal 120 mA |
| Maximale stuurspanning | 11,5 V |
| Omgevingstemperatuur | 21 tot 49 °C |
| Luchtvochtigheid | Minder dan 90% |
| Afmetingen | 107 x 73,6 x 30,5 mm |
| Gewicht | 0,5 kg |
| Montage | Wandmontage met schroeven, of ophangen aan de beugel |
| Garantie | 2 jaar fabrieksgarantie |
| Keurmerk | CE |
Veelgestelde vragen
Q: Kan ik twee lichtgroepen echt volledig onafhankelijk van elkaar laten werken?
A: Ja, beide groepen hebben een eigen tijdschema, vermogensinstelling, temperatuurbeveiliging en instelling voor zonsopgang en zonsondergang. Je kunt groep 1 dus eerder laten inschakelen dan groep 2, of per groep een andere temperatuurgrens aanhouden.
Q: Wat gebeurt er als de temperatuur bij één groep te hoog wordt?
A: Alleen die groep wordt gedimd of uitgeschakeld zodra de ingestelde grens tussen 21 en 49 °C wordt overschreden. De andere groep heeft een eigen sensor en eigen instelling en reageert daardoor niet automatisch mee.
Q: Kan ik de controller gebruiken als mijn voorschakelapparaat alleen met een draaiknop dimbaar is?
A: Nee. De aangesloten apparatuur moet een 0-10V stuuringang hebben. Een dimfunctie op zichzelf is niet voldoende; zonder die 0-10V aansluiting kan de controller er niets mee.
Q: Wat betekent de stand van 115% in de praktijk?
A: De controller kan een aangesloten apparaat boven de nominale 100% aansturen, tot maximaal 115%. Of je voorschakelapparaat of driver dat ook aankan, moet je bij die apparatuur zelf nagaan.
Q: Is het scherm tijdens de donkerperiode een lichtbron?
A: Het touchscreen gaat na 45 seconden vanzelf uit, dus het display brandt niet continu. Bij bediening licht het wel tijdelijk op.
Bestellen bij Greensell
Niet zeker of jouw voorschakelapparaten of drivers met dit 0-10V signaal werken, of hoeveel er op een groep kunnen? Greensell rekent het als technisch tuincentrum graag met je door. Bel 038-7503773 of mail info@greensell.nl. Afhalen is mogelijk, uitsluitend op afspraak.
